刘佳文 | 2021-05-13
本文主要对 OpenYurt 中的 Yurttunnel Server/Agent 模块进行了源码分析，内容包括模块启动流程、各个模块组件的工作流程以及通信。（源码版本：OpenYurt Version: 0.3.0 commit: b3fda60af24ed63d84328417e625ad85c453d4af）
Yurttunnel Server
总览
在边缘计算场景中，边缘节点可能处于专有网络中，导致节点（kubelet）无法与云端 kube-apiserver 直接通信。
yurttunnel server 与 yurttunnel agent 主要解决云边网络隔离时，云边通信的问题。每个边缘网络域中设置 agent，通过云端 proxy server 的公网 IP 与 agent 建立长连接，云端组件对边缘节点的访问请求通过 proxy server 转发至目的边缘节点。其中，proxy server 与 agent 之间的通信通过上游项目 apiserver-network-proxy(ANP) 实现。
本质上 yurttunnel 是一个反向通道（即边缘节点向 server 建立连接的时候，同时建立 server 与边缘节点的反向通道）。
启动流程
yurttunnel Server 判断是否需要开启 iptables Manager 进行本地 nat 表管理，iptabls Manager 每隔一定时间获取集群中的 configmap 以及 node 信息来更新本地的跳转规则。
创建并启动 certManager，会创建 CSR，将得到证书用于其与 KAS 的安全通信。并维持证书的更新。其中 CSR 的内容为：
// util/certificate/certificate_manager.go
csr := &certificates.CertificateSigningRequest{
// Username, UID, Groups will be injected by API server.
TypeMeta: metav1.TypeMeta{Kind: "CertificateSigningRequest"},
ObjectMeta: metav1.ObjectMeta{
Name: "",
GenerateName: "csr-",
},
Spec: certificates.CertificateSigningRequestSpec{
Request: &x509.CertificateRequest{
Subject: pkix.Name{
CommonName: commonName, // kube-apiserver-kubelet-client
Organization: organizations, // []string{ "system:masters", "openyurt:yurttunnel"}
},
DNSNames: dnsNames,
IPAddresses: ipAddrs,
}
Usages: []certificates.KeyUsage{
certificates.UsageAny, // any
}
},
}之后创建并启动 CSRApprover，启动多个协程（2个）处理集群中 yurttunnel server 相关的 CSR（csr 中字段 organizations 列表是否包含了 “openyurt:yurttunnel”）：如果还没有进行批准的，进行人工批准。
根据 kubeconfig 或者 /var/run/secrets/kubernetes.io/serviceaccount/ca.crt 生成 certPool（包含了验证服务器相关证书），通过 certmanager 获取当前证书，再生成 tls 配置文件。
初始化所有的 HandlerWrappers，即如果需要配置 SharedInformerFactory，则配置。其中 HandlerWrappers 的定义如下：
// pkg/yurttunnel/handlerwrapper/handlerwrapper.go
type HandlerWrappers []Middleware
type Middleware interface {
WrapHandler(http.Handler) http.Handler
Name() string
}对于需要配置 SharedInformerFactory 的 Middleware，还另外需要实现接口：
// pkg/yurttunnel/handlerwrapper/initializer/initalizer.go
// WantsSharedInformerFactory is an interface for setting SharedInformerFactory
type WantsSharedInformerFactory interface {
SetSharedInformerFactory(factory informers.SharedInformerFactory) error
}完成 sharedInformerFactory 所有配置之后，启动 sharedInformerFactory，并等待 certManager 创建证书完成。
创建 TunnelServer 并运行，监听本地 0.0.0.0:10263（https 消息）和127.0.0.1:10264（http 消息），将消息格式转换为 ANP Proxy Server 处理的格式并转发至本地运行的 ANP Proxy Server，其将请求转发给对应的 agent。
组件成员分析
iptable Manager

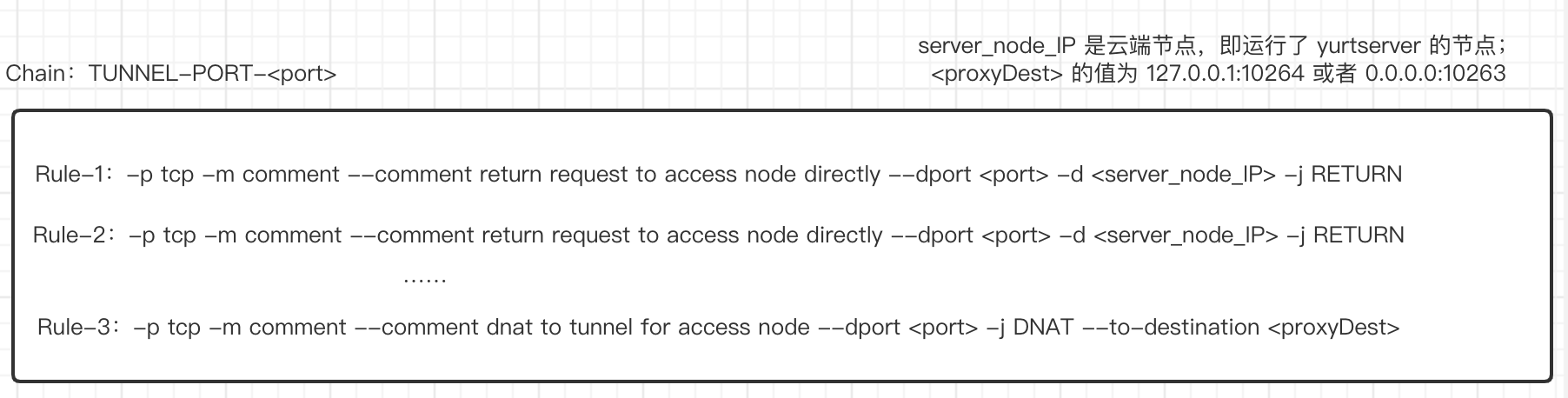

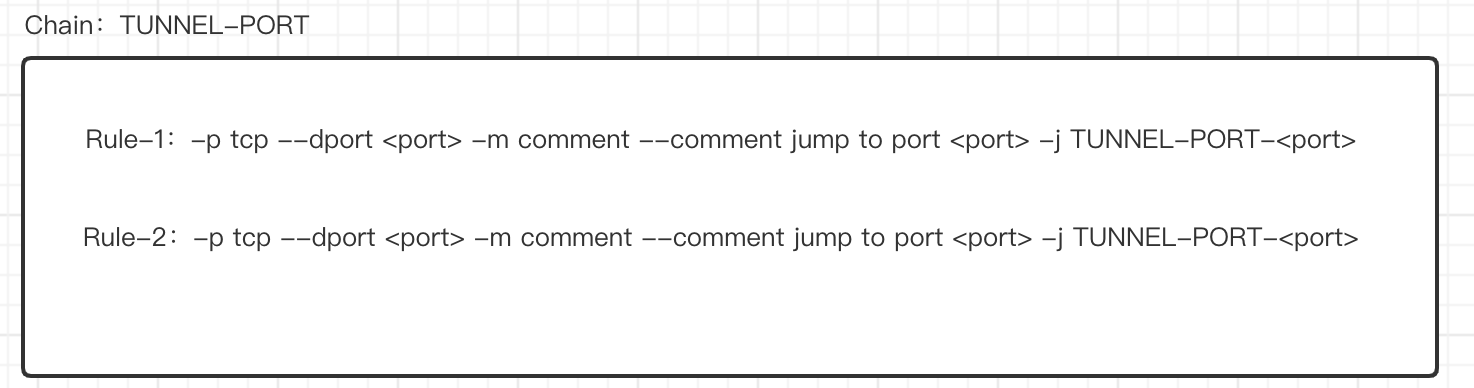

server 所在的节点每隔一定时间更新本地的 iptables 的 nat 表，主要是增加以下两种 chain：
其中 port、node IP 通过获取集群中的 configmap 以及 node 信息来更新。
比如：
server 节点 S1；server 节点 S2，服务端口为 P1；yurthub-node A，服务端口 P1。
初始化时， iptables 就会建立一个 chain：TUNNEL-PORT-P1，并建立以上形式的规则，在 TUNNEL- PORT 表中建立一条rule：-j TUNNEL-PORT-P1。
如果一个 server 节点需要发送给 yurthub-node A，A 的接收端口为 P1。之后 server 节点发送给A 的消息就会转发给本地 proxy server 监听的端口。
如果一个 server 节点需要发送给 server-node B，B 的接收端口为 P1。之后 server 节点发送给A 的消息就会转发给本地 proxy server 监听的端口。
其中端口（如 P1）、node IP 通过获取集群中的 configmap 以及 node 信息来更新。
CertManager
certManager 负责管理 yurttunnel server 与 master 连接的证书。
启动 certManager 之后，certManager 每隔一定时间或者监测到证书 template 发生变化时，certManager 会根据函数 getTemplate 创建 csr（certificate signing request）的 spec.Request 字段：
// pkg/yurttunnel/pki/certmanager/certmanager.go
getTemplate := func() *x509.CertificateRequest {
return &x509.CertificateRequest{
Subject: pkix.Name{
CommonName: commonName, // signerName：kube-apiserver-kubelet-client
Organization: organizations, // []string{ "system:masters", "openyurt:yurttunnel"}
},
DNSNames: dnsNames,
IPAddresses: ipAddrs,
}
}并 watch 等待处理结果，如果 csr 最终状态为 Approved，则通过 status.certificate 字段获取证书，并更新本地证书文件。如果1）出错；2）等待超时；3） csr 的状态为 denied，则继续等待下一次更新。
// util/certificate/certificate_manager.go
func (m *manager) rotateCerts() (bool, error) {
klog.V(2).Infof("Rotating certificates")
template, csrPEM, keyPEM, privateKey, err := m.generateCSR() // create csr
if err != nil {
utilruntime.HandleError(fmt.Errorf("Unable to generate a certificate signing request: %v", err))
return false, nil
}
// request the client each time
client, err := m.getClient()
if err != nil {
utilruntime.HandleError(fmt.Errorf("Unable to load a client to request certificates: %v", err))
return false, nil
}
// Call the Certificate Signing Request API to get a certificate for the
// new private key.
req, err := csr.RequestCertificate(client, csrPEM, "", m.usages, privateKey)
if err != nil {
utilruntime.HandleError(fmt.Errorf("Failed while requesting a signed certificate from the master: %v", err))
return false, m.updateServerError(err)
}
......
}CSRApprover
CSRApprover 用于人工认证（approve）cert Manager 创建的 csr，其数据结构如下：
// pkg/yurttunnel/pki/certmanager/csrapprover.go
// YurttunnelCSRApprover is the controller that auto approve all
// yurttunnel related CSR
type YurttunnelCSRApprover struct {
csrInformer certv1beta1.CertificateSigningRequestInformer // 缓存 csr 相关信息
csrClient typev1beta1.CertificateSigningRequestInterface
// RateLimitingInterface is an interface that rate limits items being added to the queue.
workqueue workqueue.RateLimitingInterface // 存放 csr key（<namespace>/<name> 或者 <name>），对 csr 进行认证处理
}在创建 CSRApprover 时，为 csr informer 添加 Add、Update 处理函数：enqueueObj——即将Add 或者 Update 的 csr 的 key（<namespace>/<name> 或者 <name>） 放入 workqueue 中。
// pkg/yurttunnel/pki/certmanager/csrapprover.go
// NewCSRApprover creates a new YurttunnelCSRApprover
func NewCSRApprover(clientset kubernetes.Interface,
csrInformer certinformer.CertificateSigningRequestInformer) *YurttunnelCSRApprover {
wq := workqueue.NewRateLimitingQueue(workqueue.DefaultControllerRateLimiter())
csrInformer.Informer().AddEventHandler(cache.ResourceEventHandlerFuncs{
AddFunc: func(obj interface{}) {
enqueueObj(wq, obj)
},
UpdateFunc: func(old, new interface{}) {
enqueueObj(wq, new)
},
})
return &YurttunnelCSRApprover{
csrInformer: csrInformer,
csrClient: clientset.CertificatesV1beta1().CertificateSigningRequests(),
workqueue: wq,
}
}启动 CSRApprover，等待本地 csrInformer 进行同步，同步完成之后，启动 threadiness（默认为2）个协程，每个协程每隔一定时间（1s）就去运行函数 runWorker，直到接收到结束信号，就关闭这个协程。
runWorker 中调用了 processNextItem 方法，主要处理 workqueue 中的 key（csr 的 <namespace>/<name> 或者 <name>），如果根据 key 能够从 informer 中拿到 obj，检查 csr 的状态，如果状态既不是 approved，也不是 denied，那么尝试人工批准并且更新，如果成功，则这个 key 处理完成；否则，重新加入队列处理。
// pkg/yurttunnel/pki/certmanager/csrapprover.go
func (yca *YurttunnelCSRApprover) runWorker() {
for yca.processNextItem() {
}
}
func (yca *YurttunnelCSRApprover) processNextItem() bool {
// Get blocks until it can return an item to be processed. If shutdown = true,
// the caller should end their goroutine. You must call Done with item when you
// have finished processing it.
key, quit := yca.workqueue.Get()
if quit {
return false
}
csrName, ok := key.(string)
if !ok {
yca.workqueue.Forget(key)
runtime.HandleError(
fmt.Errorf("expected string in workqueue but got %#v", key))
return true
}
defer yca.workqueue.Done(key)
csr, err := yca.csrInformer.Lister().Get(csrName)
if err != nil {
runtime.HandleError(err)
if !apierrors.IsNotFound(err) {
yca.workqueue.AddRateLimited(key)
}
return true
}
if err := approveYurttunnelCSR(csr, yca.csrClient); err != nil { // 检查 csr 的状态，尝试人工批准它
runtime.HandleError(err)
enqueueObj(yca.workqueue, csr)
return true
}
return true

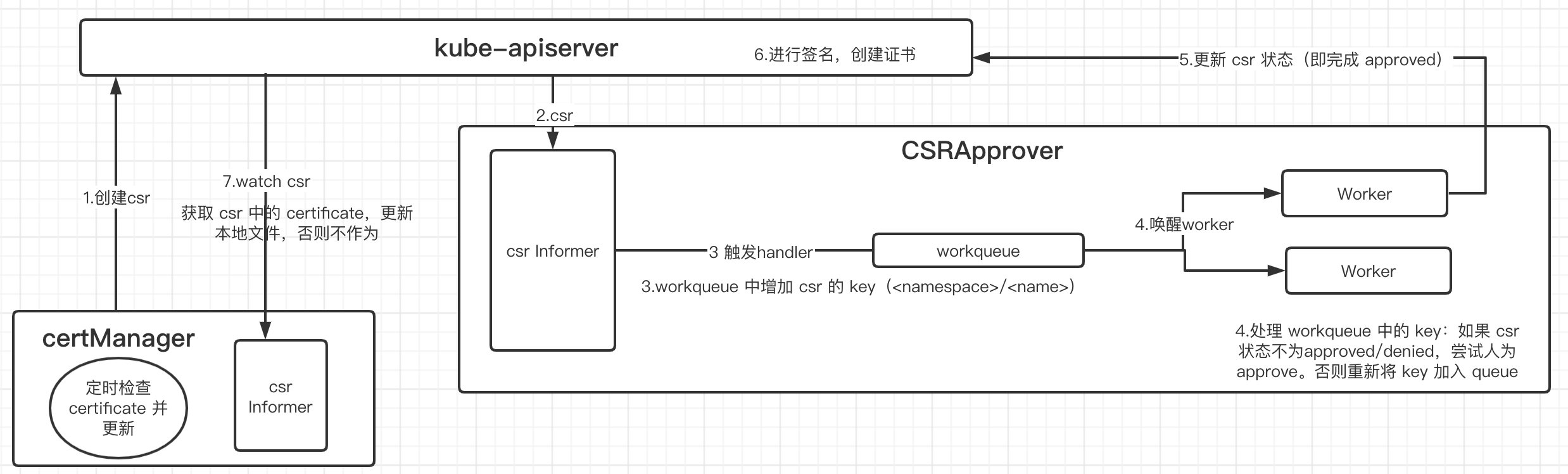

}csrApprover 和 certManager 的合作流程为：
anpTunnelServer
1）创建 http.Server，监听地址为 udsSockFile（/tmp/interceptor-proxier.sock），handler 为 anpserver.Tunnel，其结构为：
// pkg/server/tunnel.go
type Tunnel struct {
Server *ProxyServer
}
func (t *Tunnel) ServeHTTP(w http.ResponseWriter, r *http.Request) {
...
}其中成员 ProxyServer 为 ANP Proxy Server，负责管理与 yurttunnel Agent 之间的长连接，并将请求转发给对应的 agent。
2）创建 http.Server，监听地址为0.0.0.0:10263（负责监听 master 发来的 https 消息），TLSConfig 为之前生成的 tls 配置文件，handler 为 wrappedHandler，其作用为将监听到的消息封装成 anp proxy server 需要的格式，并将其转发至 anpserver.Tunnel。其核心 handler 为 RequestInterceptor，并且包装了之前已经初始化的 HandlerWrappers。其中 RequestInterceptor 结构为：
// pkg/yurttunnel/server/interceptor.go
// ReqRequestInterceptor intercepts http/https requests sent from the master,
// prometheus and metric server, setup proxy tunnel to kubelet, sends requests
// through the tunnel and sends responses back to the master
type RequestInterceptor struct {
contextDialer func(addr string, header http.Header, isTLS bool) (net.Conn, error) // 与本地"/tmp/interceptor-proxier.sock" 建立连接
}
// ServeHTTP will proxy the request to the tunnel and return response from tunnel back
// to the client
func (ri *RequestInterceptor) ServeHTTP(w http.ResponseWriter, r *http.Request) {
// 1. setup the tunnel
tunnelConn, err := ri.contextDialer(r.Host, r.Header, r.TLS != nil)
if err != nil {
klogAndHttpError(w, http.StatusServiceUnavailable,
"fail to setup the tunnel: %s", err)
return
}
defer tunnelConn.Close()
// 2. proxy the request to tunnel
if err := r.Write(tunnelConn); err != nil {
klogAndHttpError(w, http.StatusServiceUnavailable,
"fail to write request to tls connection: %s", err)
return
}
// 3.1 handling the upgrade request
if httpstream.IsUpgradeRequest(r) {
serveUpgradeRequest(tunnelConn, w, r)
return
}
// 3.2 handling the request
serveRequest(tunnelConn, w, r)
}3）创建 http.Server，监听地址为127.0.0.1:10264（负责监听 master 发来的 http 消息），handler 为 wrappedHandler。

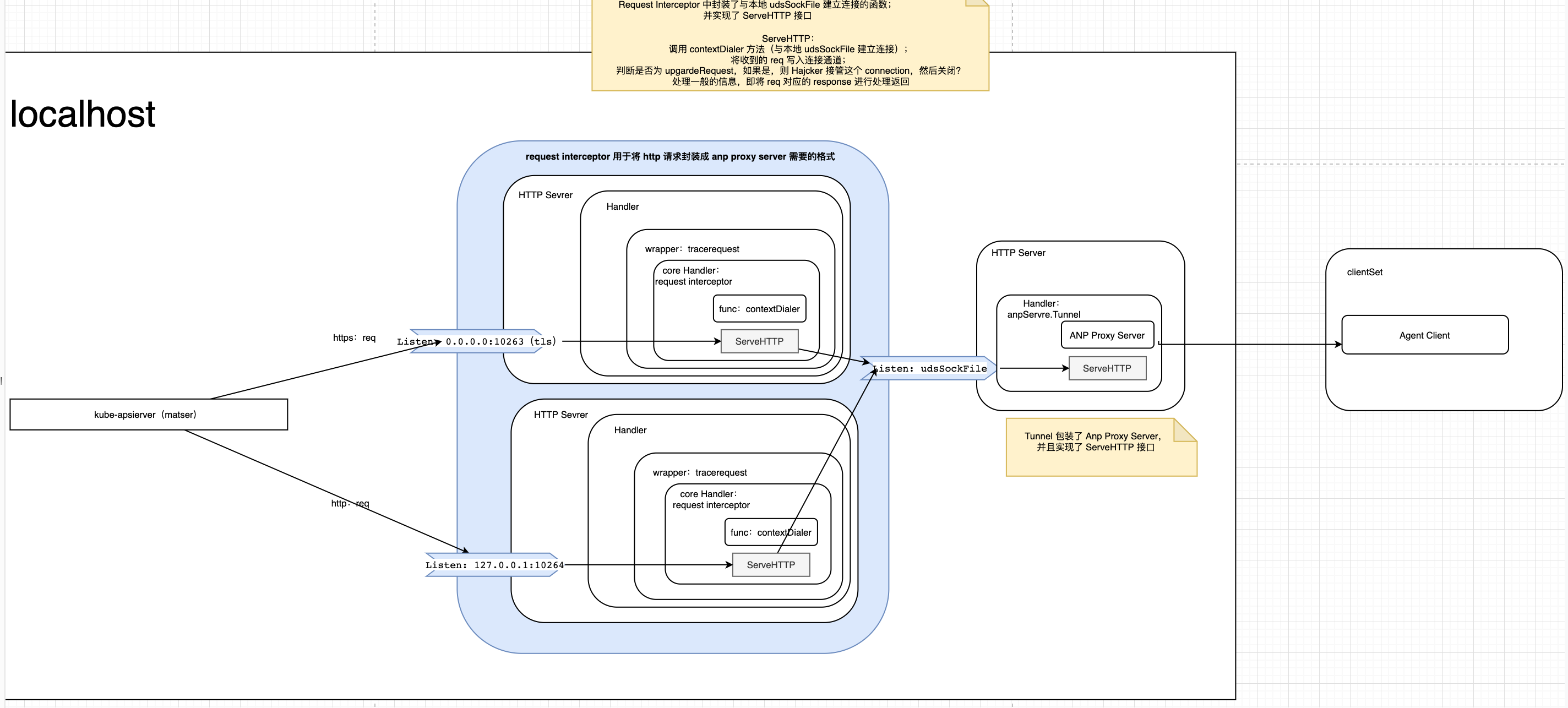

消息传递路径如下：
Yurttunnel Agent
启动流程：
通过unnel server 相关的 service、ep、cloud nodes，获取集群中一个可用的 yurttunnel server 的连接地址（host:port）。
创建并启动 certManager，会创建 CSR，将得到证书用于其与 yurttunnel server 的安全通信。并维持证书的更新。
根据 /var/run/secrets/kubernetes.io/serviceaccount/ca.crt 生成 certPool（包含了验证服务器相关证书），通过 certmanager 获取当前证书，再生成 tls 配置文件。
创建 TunnelAgent 并运行，其本质是一个 anpagent。

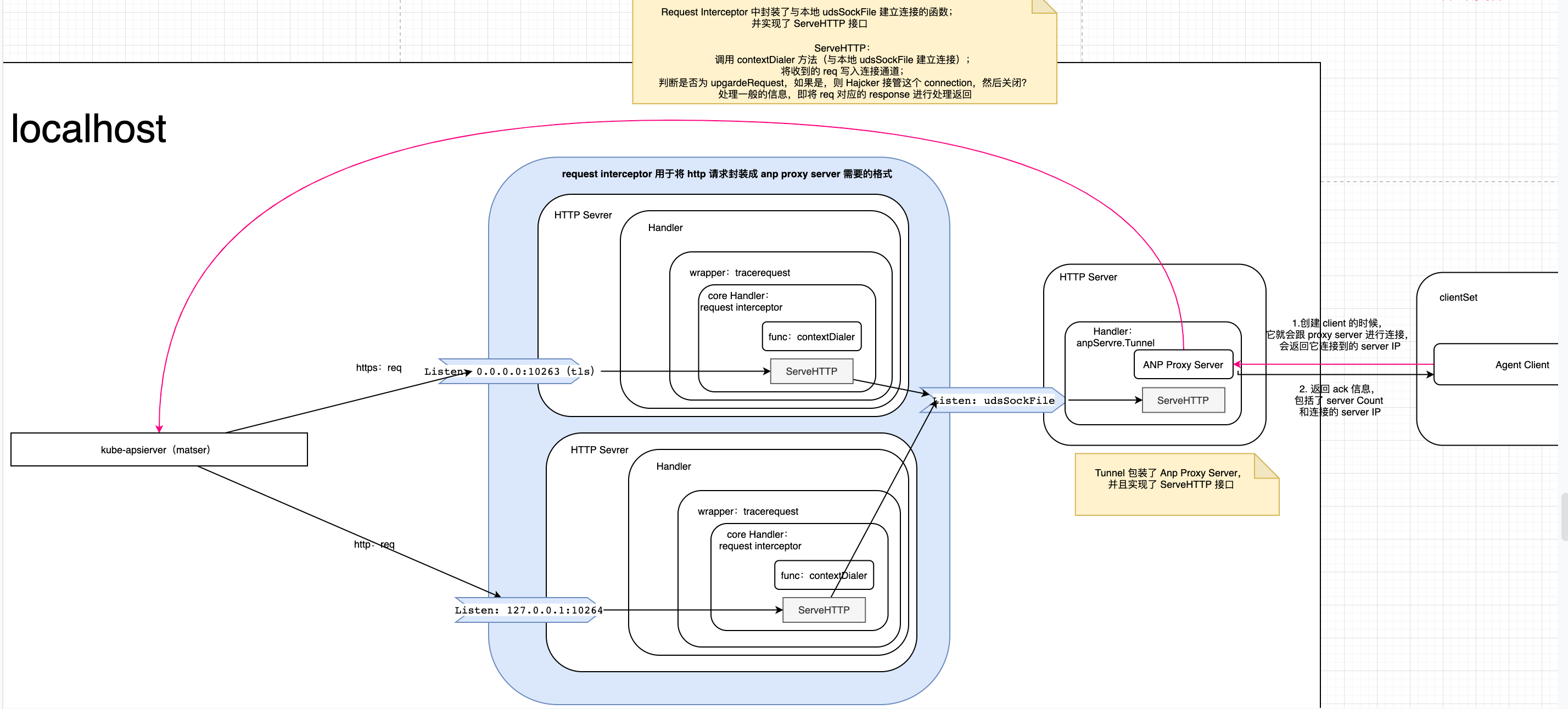

通信流程
