YurtHub的功能主要是对客户端Request的反向代理。本文基于Openyurt 0.3版本（commit: e1c1651405aeeb61f0ad264a9acdf8d08e917a4d）的源码，提供了对反向代理功能的解析（不包括YurtHub的本地缓存管理：CacheManager，storage和GC）。

一、YurtHubServer源码分析

YurtHubServer是执行ListenAndServe的主体，其主要结构和功能是YurtReverseProxy，即边缘节点的反向代理。YurtHubServer将YurtReverseProxy挂载在几乎所有路径（以/为前缀的路径，但也有一些路径另作他用）上，当HTTP请求的URL路径满足条件就会交由YurtReverseProxy处理，但在此之前会对request通过context添加一些额外的信息。

挂载的路径和功能

YurtHubServer挂载的路径，方法和handler的对应关系：

其中：

updateToken是用来更新节点的证书。

healthz是直接返回StatusOK，用于其它节点对本节点的健康检查。

pprof相关的handler是用来提供profile服务。

proxyHandler提供其主要的反向代理功能。

proxyHandler功能

YurtHubServer在接收到HTTP request后，在通过YurtReverseProxy转发前，会先对request进行处理。流程如下：

1. 检查是否超过服务器request上限：当pending的request数量超过设置的阈值，拒绝请求。

2. 提取requestInfo：从request中提取具体信息requestInfo，其中包括verb（例如Watch, List），是否是resource请求等信息，并将requestInfo以键值对requestInfoKey:requestInfo的形式通过context附加在request上。

3. 附加ClientComponent信息：如果是resource请求，从request.Header中提取出User-Agent对应的值，以键值对ProxyClientComponent:component的形式通过context附加在request上。（component信息表示发送请求的是哪个部件，如kubelet，kube-proxy等）

4. 是否设置Timeout：如果verb == Watch，从request中提取Timeout（如果有的话）参数，以context with deadline的形式附加在request上。

5. 是否需要缓存：根据request.Header中Edge-Cache键对应的值needToCache（bool），以键值对ProxyReqCanCache:needToCache的形式通过context 附加在request上。

6. 附加ContentType信息：将request.Header中Accept键对应的值contentType，以键值对ProxyReqContentType:contentType的形式通过context附加在request上。

7. 跟踪response状态码

在这之后才会将request转交给YurtReverseProxy。

其构造handler的函数源码如下：

func (p *yurtReverseProxy) buildHandlerChain(handler http.Handler) http.Handler {
	handler = util.WithRequestTrace(handler)
	handler = util.WithRequestContentType(handler)
	handler = util.WithCacheHeaderCheck(handler)
	handler = util.WithRequestTimeout(handler)
	handler = util.WithRequestClientComponent(handler)
	handler = filters.WithRequestInfo(handler, p.resolver)
	handler = util.WithMaxInFlightLimit(handler, p.maxRequestsInFlight)
	return handler
}

这里值得注意的是其执行顺序，当接收到request后，其通过的顺序应该是由下而上的。其中With*函数大体都是如下模式：

func With*(handler http.handler, other-parameters) http.Handler{
	return http.HandlerFunc(func(w http.ResponseWriter, req *http.Request) {
		// some statements
        handler.ServeHTTP(w,req)
	})
}

因此在执行完handler = util.WithRequestTrace(handler)后，handler变为with*函数的返回值函数，但原先的handler并没有消失，而是在返回值函数中以handler.ServeHTTP(w,req)的形式存在。因此with*函数相当于在handler执行逻辑上增加了一些执行语句（some statements），对request处理时从最上面的语句开始执行，即从最后的with*函数逻辑开始向上执行。

Links

Next: YurtReverseProxy源码分析

二、YurtReverseProxy源码分析

YurtReverseProxy主要功能

代理来自边缘节点（Kubelet，Kube-Proxy等）的REST请求，根据APIServer的健康状况，如果健康则将该请求通过Load Balancer转发到APIServer处理，否则在本地节点Local Proxy中进行处理。最后将reponse返回给请求方。

YurtReverseProxy结构

YurtReverseProxy内有：

1. LoadBalacer：能判断APIServer的健康状态，并能将请求转发到APIServer处理。
2. LocalProxy：能根据本地缓存情况处理请求。
3. CacheManager：用来管理本地缓存（交由LocalProxy使用，YurtReverseProxy并不直接使用）。
4. RequestInfoResolver：用来解析request得到requestInfo。

结构体如下：

type yurtReverseProxy struct {
	resolver            apirequest.RequestInfoResolver
	loadBalancer        remote.LoadBalancer
	localProxy          *local.LocalProxy
	cacheMgr            cachemanager.CacheManager
	maxRequestsInFlight int // 用来限制pending request数量的上限
	stopCh              <-chan struct{}
}

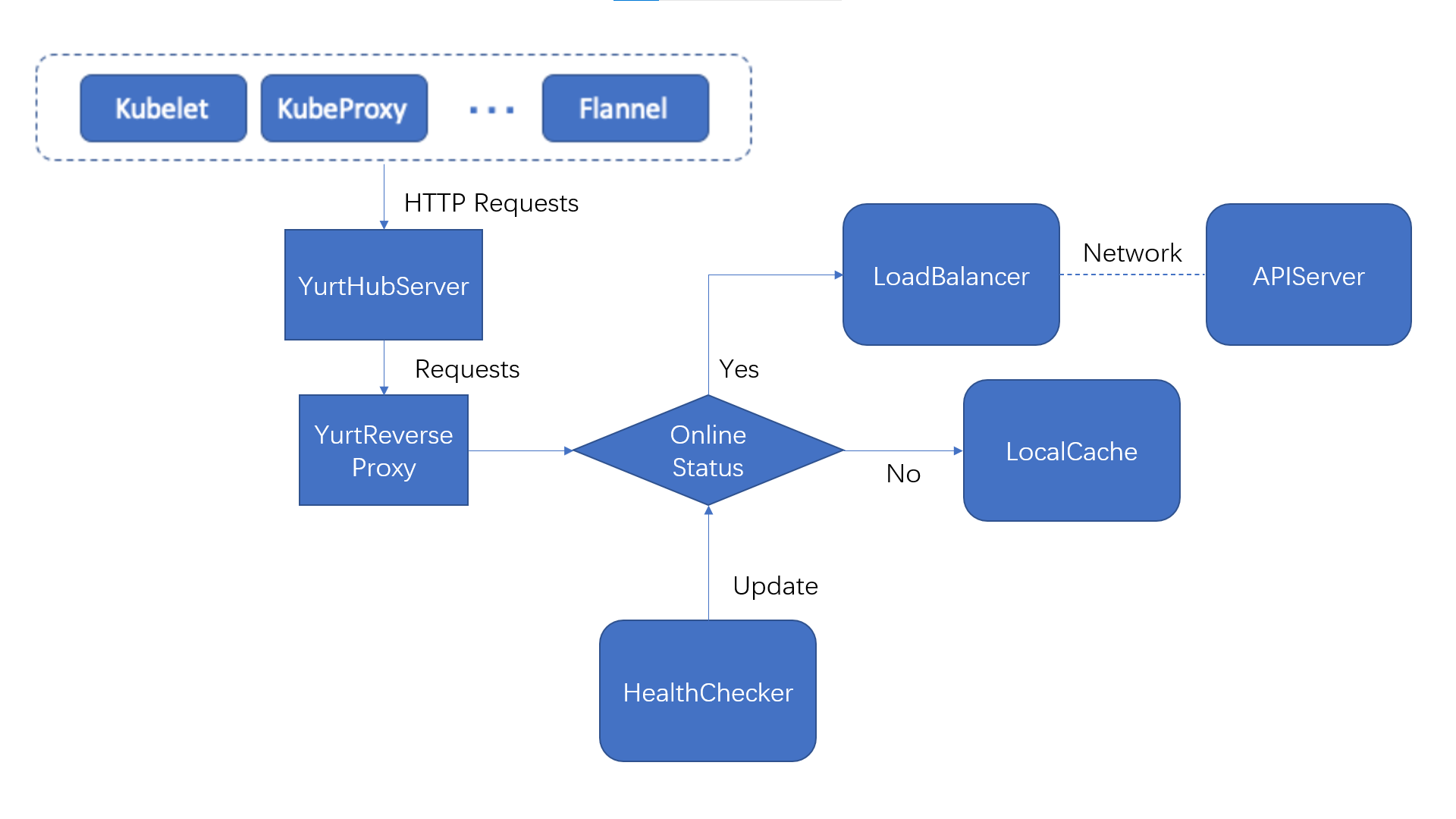

YurtReverseProxy工作流程

作为YurtHubServer的一个组件，它接受YurtHubServer指定Path（除了/v1/token，/v1/healthz和一些/debug下的路径外）的request，并进行处理。

通过LoadBalancer判断APIServer的健康状况，如果健康则调用LoadBalancer处理请求，否则调用LocalProxy处理请求。

具体源码如下：

func (p *yurtReverseProxy) ServeHTTP(rw http.ResponseWriter, req *http.Request) {
	if p.loadBalancer.IsHealthy() {
		p.loadBalancer.ServeHTTP(rw, req)
	} else {
		p.localProxy.ServeHTTP(rw, req)
	}
}

Links

Previous：YurtHubServer源码分析

Next:

1. LoadBalancer源码分析

2. LocalProxy源码分析

三、LoadBalancer源码分析

LoadBalancer的主要功能

在APIServer处于健康状态时，LoadBalancer接收来自YurtReverseProxy的request，并转发到APIServer。LoadBalancer中记录了多个能处理request的APIServer的地址，在转发request时会采取一定的负载均衡策略。

结构

LoadBalancer的结构

LoadBalancer内主要有APIServer代理列表（[]*RemoteProxy)和负载均衡策略（loadBalancerAlgo）。APIServer代理（RemoteProxy）代理一个能处理request的APIServer。LoadBalancer根据设置的负载均衡策略，挑选一个APIServer代理，将request通过APIServer代理转发到APIServer。

type loadBalancer struct {
	backends    []*RemoteProxy
	algo        loadBalancerAlgo
	certManager interfaces.YurtCertificateManager
}

RemoteProxy的结构

RemoteProxy内置有

• RemoteProxy：利用net/http/httputil中的ReverseProxy来完成代理的主要工作。
• CacheManager：利用缓存中的信息修改从APIServer返回的response
• HealthChecker，用来判断APIServer是否健康

• RemoteServer，用来记录APIServer的信息。

  // RemoteProxy is an reverse proxy for remote server
  type RemoteProxy struct {
  	checker      healthchecker.HealthChecker
  	reverseProxy *httputil.ReverseProxy
  	cacheMgr     cachemanager.CacheManager
  	remoteServer *url.URL
  	stopCh       <-chan struct{}
  }

LoadBalancer的工作流程

1. 根据一定的负载均衡策略选择一个健康的APIServer
2. 将request交APIServer代理处理

源码如下：

func (lb *loadBalancer) ServeHTTP(rw http.ResponseWriter, req *http.Request){
    // 通过策略选择一个APIServer代理
	b := lb.algo.PickOne()

    // ...
	// omit code of error handling and logging
    // ...

    // 交由APIServer代理处理
	b.ServeHTTP(rw, req)
}

APIServer代理收到request后直接调用httputil中的RemoteProxy处理。

func (rp *RemoteProxy) ServeHTTP(rw http.ResponseWriter, req *http.Request) {
	rp.reverseProxy.ServeHTTP(rw, req)
}

除了默认的处理流程外，将收到response发回前可能还会对response的内容进行处理和修改。主要为：

1. 如果request的操作为”watch”，会在response.Header中添加Transfer-Encoding:chunked，使用长连接处理watch请求。
2. 如果request设置了缓存（根据request的context的ProxyReqCanCache:needToCache，或是使用其它条件判断），则会调用CacheManager将reponse的内容缓存到本地。

负载均衡策略

目前LoadBalancer中内置了两种负载均衡策略：Round-Robin和基于优先级的策略。一个LoadBalancer采用哪种负载均衡策略在创建时由lbMode参数指定：rr表示Round-Robin，priority表示基于优先级的调度策略。默认使用的Round-Robin。LoadBalancer统一通过策略的PickOne()接口来选出一个能够转发请求的APIServer。

策略结构

type loadBalancerAlgo interface {
	PickOne() *RemoteProxy
	Name() string
}

Roud-Robin策略原理

如果没有健康的APIServer，则返回nil。否则通过不回退的轮询来找到第一个健康的APIServer。

轮询部分的源码：

hasFound := false
selected := rr.next // next 是上次轮询的终点位置
// rr.backends是记录的所有APIServer的序列
for i := 0; i < len(rr.backends); i++ {
    selected = (rr.next + i) % len(rr.backends)
    if rr.backends[selected].IsHealthy() {
        hasFound = true
        break
    }
}

if hasFound {
    rr.next = (selected + 1) % len(rr.backends)
    return rr.backends[selected]
}

基于优先级的策略

使用基于优先级的策略时，需要手动按优先级将APIServer序列排序。策略本身的实现是从头开始的轮询。

实现源码：

// prio.backends是记录的所有APIServer的序列
for i := 0; i < len(prio.backends); i++ {
    if prio.backends[i].IsHealthy() {
    	return prio.backends[i]
    }
}

Links

Previous: YurtReverseProxy源码分析

四、LocalProxy源码分析

LocalProxy的主要功能

在APIServer非健康状态下，接受来自YurtReverseProxy的request，并根据本地缓存和request的内容进行处理。目前只支持ResourceRequest。处理内容主要是根据ResourceRequest中对资源的操作类型（verb）来更新本地缓存。

LocalProxy的结构

LocalProxy内有：

1. CacheManager：用来管理本地缓存
2. IsHealthy：是传入的LoadBalancer功能，用来判断APIServer是否健康

结构体如下：

// LocalProxy is responsible for handling requests when remote servers are unhealthy
type LocalProxy struct {
	cacheMgr  manager.CacheManager
	isHealthy IsHealthy
}

LocalProxy的处理流程

1. 过滤非ResourceRequest，并返回BadRequest Response

2. 根据操作类型分别进行处理：

   • watch：

   在Response.Header中设置Transfer-Encoding:chuncked，以长连接处理watch请求。然而目前LocalProxy并不支持本地处理watch，因此直到Timeout都在周期性探测APIServer是否健康，如果感知到APIserver恢复健康则直接返回nil，下次watch将由LoadBalancer处理。

   • create：

   如果请求的resource是event，则调用CacheManager.CacheResponse将请求的内容缓存到本地。并总会返回一个response，header和body与request相同，状态码为201(StatusCreated)。

   • delete || deletecollection：

   LocalProxy不支持对resource的delete请求，因此返回的Response的Reason为”Forbidden”，状态码为200(StatusOK)。

   • list || get || update || patch：

   根据request中的信息生成key，调用CacheManager.QueryCache根据key找到缓存中的runtime.object(s)，将其写入response并返回。

服务功能的伪代码如下：

if reqestInfo != nil and requestInfo.IsResourceRequest{
	switch requestInfo.Verb{
	case "watch":
		localWatch(request)
	case "create"：
		localPost(request)
	case "delete" or "deletecollection":
		localDelete(request)
	default:
		localReqCache(request)
	}
}
else{
	resp.Write(errors.BadRequest)
}

Links

Previous: YurtReverseProxy源码分析
