深入理解Docker容器引擎runC执行框架

姚增增 | 2018-05-10

1 简介

根据官方的定义：runC是一个根据OCI标准创建并运行容器的CLI tool。

Docker就是基于runC创建的，简单地说，runC是Docker中最为核心的部分，容器的创建，运行，销毁等等操作最终都将通过调用runC完成。下面我们将演示如何使用runC，以最精简的方式创建并运行一个容器。

1.1 利用runC运行busybox容器

下载并编译runC

# create a 'github.com/opencontainers' in your GOPATH/src
cd github.com/opencontainers
git clone https://github.com/opencontainers/runc
cd runc

make
sudo make install

创建容器的根文件系统

# create the top most bundle directory
mkdir /mycontainer
cd /mycontainer

# create the rootfs directory
mkdir rootfs

# export busybox via Docker into the rootfs directory
docker export $(docker create busybox) | tar -C rootfs -xvf -

利用runC的spec命令创建默认的配置文件config.json，其中包含了创建一个容器所需的所有配置信息

runc spec

利用runC运行busybox容器

# run as root
cd /mycontainer
runc run mycontainerid
/ # ls
bin　　dev　　etc　　home　　proc　　root　　sys　　tmp　　usr　　var

可以看到，容器成功运行，此时我们打开另一个终端观察容器的运行状态

runc list
ID              PID         STATUS      BUNDLE         CREATED                          OWNER
mycontainerid   1070        running     /mycontainer   2017-12-20T12:26:30.159978871Z   root

事实上，runc run是一个复合命令，它包含了容器的创建runc create，启动runc start以及在退出之后对容器进行的销毁runc delete，从演示的角度看它是最为直观的。但是如果想要深入理解runC内部的实现机制，将容器的创建，启动，销毁三个步骤分开，显然会让整个过程的分析更为简单和易于接受

下面我们就将结合源码，对整个容器技术最为核心的部分进行探究—— 容器是如何创建并启动的

2 源码分析

首先，我们来对runC的整体代码结构做一个宏观的把控：

[root@VM_68_206_centos runc]# tree -L 1 -F --dirsfirst
.
|-- contrib/
|-- libcontainer/
|-- man/
|-- script/
|-- tests/
|-- vendor/
|-- checkpoint.go
|-- CONTRIBUTING.md
|-- create.go
|-- delete.go
|-- Dockerfile
|-- events.go
|-- exec.go
|-- init.go
|-- start.go
|-- run.go
......

可以看到在runC的顶层目录中，有着一系列形如create.go, start.go, run.go…的go文件，它们和runC的子命令，例如runc create...，runc start...，runc run是一致的。另外，在顶层目录中还有一个名为libcontainer的子目录。对于Docker项目的发展历史有所了解的同学应该都知道，libcontainer曾经是Docker中最为核心的包，容器的创建，删除等一系列工作，最终都是交由它来完成的。

这样一来，runC的代码结构就非常清晰了。我们知道，runC是符合OCI标准的容器运行时。不难猜出，它本质上是对libcontainer的一层薄薄的封装。它会先读取符合OCI标准的容器配置，再将其转换成与libcontainer兼容的格式，最后将转换后的配置交由libcontainer来完成具体的工作。

2.1 容器创建

// runc/create.go
...
spec, err := setupSpec(context)
...
status, err := startContainer(context, spec, CT_ACT_CREATE, nil)
...

create.go的工作主要分为如下两部分：

将容器配置从config.json文件加载到内存中，保存在一个类型为*specs.Spec (Spec即为OCI标准的容器配置在内存中的表现形式)的结构体中

调用startContainer()完成容器的创建工作，值得注意的是runc run , runc create以及runc restore最终都将调用该函数，只是第三个参数不同而已，对于runc create，该参数为CT_ACT_CREATE，表示首次创建容器。接下来程序的执行路径将因该参数的不同而有所不同。

// runc/utils_linux.go
func startContainer(context *cli.Context, spec *specs.Spec, action CtAct, criuOpts *libcontainer.CriuOpts) (int, error) {
    // 从参数中获取容器的id
    id := context.Args().First()
    if id == "" {
        return -1, errEmptyID
    }
    ....
    // 创建符合libcontainer格式的container数据结构
    container, err := createContainer(context, id, spec)
    if err != nil {
        return -1, err
    }
    ....
    // 创建runner对象
    r := &runner{
        enableSubreaper: !context.Bool("no-subreaper"),
        shouldDestroy:   true,
        container:       container,
        listenFDs:       listenFDs,
        notifySocket:    notifySocket,
        consoleSocket:   context.String("console-socket"),
        detach:          context.Bool("detach"),
        pidFile:         context.String("pid-file"),
        preserveFDs:     context.Int("preserve-fds"),
        action:          action,
        criuOpts:        criuOpts,
    }
    return r.run(spec.Process)
}

startContainer的工作由如下三部分组成：

从参数中获取容器的id，例如对于命令runc create abc ，则获取的id即为abc
调用createContainer ，根据spec中Container相关的内容，调用libcontainer 创建容器对象，且容器的状态设置为Stopped。此时的容器仅仅只是一个内存中的数据结构，并没有与之对应的进程

创建runner对象并调用相应的run方法，该对象会将spec中的Process转换成libcontainer兼容的模式，并对容器的IO进行配置

// runc/utils_linux.go
func (r *runner) run(config *specs.Process) (int, error) {
    ...
    // 将spec的Process转换为libcontainer要求的Process配置格式
    process, err := newProcess(*config)
    if err != nil {
        r.destroy()
        return -1, err
    }
    ...
    tty, err := setupIO(process, rootuid, rootgid, config.Terminal, detach, r.consoleSocket)
    ...
    switch r.action {
    // 根据action，创建，恢复或者运行容器
    case CT_ACT_CREATE:
        err = r.container.Start(process)
    case CT_ACT_RESTORE:
        err = r.container.Restore(process, r.criuOpts)
    case CT_ACT_RUN:
        err = r.container.Run(process)
    default:
        panic("Unknown action")
    }

run方法的工作同样由三部分组成：

将OCI标准的进程配置specs.Process转换为符合libcontainer格式的进程配置libcontainer.Process
调用setupIO对进程的IO进行配置，因为IO涉及的内容较为复杂，会在另外的文章中详细叙述
根据startContainer配置参数的不同，调用不同的方法，分别进行容器的创建，运行或者恢复，本文我们只讨论CT_ACT_CREATE这种情况

到此为止，我们已经将OCI格式的配置，不管是Container还是Process都转换成了libcontainer要求的格式。接着我们将深入libcontainer，真正完成容器实例的创建工作。

// runc/libcontainer/container_linux.go
func (c *linuxContainer) Start(process *Process) error {
    ...
    status, err := c.currentStatus()
    ...
    if status == Stopped {
        // 如果容器的状态为Stopped，则先创建管道exec.fifo
        if err := c.createExecFifo(); err != nil {
            return err
        }
    }
    if err := c.start(process, status == Stopped); err != nil {
        if status == Stopped {
            // 如果从Stopped状态启动失败，则删除管道exec.fifo
            c.deleteExecFifo()
        }
        return err
    }
    return nil
}

Start方法仅仅只是对start的一个封装并且会在容器状态为Stopped时（即新建容器时），创建一个路径为/run/runc/$ID/exec.fifo的管道文件，它的作用我们会在后文中详细描述。

值得注意的是start方法的第二个参数对容器的状态进行了判断。事实上，命令runc create和runc exec的代码的执行路径是类似的，它俩共享了大部分的代码。因此，这里我们需要对容器的状态进行判断，如果容器的状态为Stopped说明接下来应当进行容器的创建，否则应当在已有容器中exec一个新进程。

// runc/libcontainer/container_linux.go
func (c *linuxContainer) start(process *Process, isInit bool) error {
    ...
    parent, err := c.newParentProcess(process, isInit)
    ...
    if err := parent.start(); err != nil {
        ...
    }
    ...
    if isInit {
        // 设置容器的状态为created
        c.state = &createdState{
            c: c,
        }
        ...
        if c.config.Hooks != nil {
            // 返回bundle以及用户定义的annotations
            bundle, annotations := utils.Annotations(c.config.Labels)
            s := configs.HookState{
                Version:     c.config.Version,
                ID:          c.id,
                Pid:         parent.pid(),
                Bundle:      bundle,
                Annotations: annotations,
            }
            for i, hook := range c.config.Hooks.Poststart {
                // 容器启动完成之后，运行PostStart hook
                if err := hook.Run(s); err != nil {
                ...
                }
            }
        }
    } else {
        // 如果容器不是第一次启动，标记的状态为running
        c.state = &runningState{
            c: c,
        }
    }
    return nil
}

start方法的工作也可以分为如下三部分：

调用newParentProcess创建parentProcess 对象
调用parentProcess的start方法，它真正完成容器进程的创建以及初始化工作

如果isInit参数为true，则说明执行的命令为runc create，更新容器状态为Created，并且如果定义了hooks（回调函数），则还需要执行PostStart类型的hook函数。否则，如果执行的命令为runc exec，则更新容器状态为Running

// runc/libcontainer/container_linux.go
func (c *linuxContainer) newParentProcess(p *Process, doInit bool) (parentProcess, error) {
    parentPipe, childPipe, err := utils.NewSockPair("init")
    ...
    // 创建子进程的运行模板
    cmd, err := c.commandTemplate(p, childPipe)
    ...
    if !doInit {
        // 如果为exec命令，则调用c.newSetnsProcess
        return c.newSetnsProcess(p, cmd, parentPipe, childPipe)
    }
    ...
    if err := c.includeExecFifo(cmd); err != nil {
        ...
    }
    return c.newInitProcess(p, cmd, parentPipe, childPipe)
}

newParentProcess首先创建了一个名为init的管道，它一方面会在创建容器时给容器的初始化进程传输容器的配置信息，另一方面它也会用于runC和容器进程之间的同步。

之后，它会调用commandTemplate创建容器初始化进程的运行模板，如下所示：

// runc/libcontainer/container_linux.go
func (c *linuxContainer) commandTemplate(p *Process, childPipe *os.File) (*exec.Cmd, error) {
    cmd := exec.Command(c.initPath, c.initArgs[1:]...)
    cmd.Args[0] = c.initArgs[0]
    cmd.Stdin = p.Stdin
    cmd.Stdout = p.Stdout
    cmd.Stderr = p.Stderr
    cmd.Dir = c.config.Rootfs
    ...
    // 让子进程获取init pipe的信息
    cmd.Env = append(cmd.Env,
        fmt.Sprintf("_LIBCONTAINER_INITPIPE=%d", stdioFdCount+len(cmd.ExtraFiles)-1),
    )
    ...
    return cmd, nil
}

从上面的代码中我们可以看出，环境变量也是runC进程和容器初始化进程之间进行交互的一种重要方式。上文中的init 管道的信息就是通过环境变量的方式从runC传递给容器初始化进程的。

到这里，我们脑海中可能会浮现出另一个问题：c.initPath应该就是容器初始化进程的二进制文件的路径，那么它是一个独立于runC的二进制文件么？它又是放在哪的呢？事实上，c.initPath在上文初始化Container对象时会被初始化为/proc/self/exe，而c.initArgs被设置为init ，因此我们创建子进程的过程其实相当于执行了runc init这条命令。

如果执行的命令为runc create，还需要将前文提到的exec.fifo这个管道同样以环境变量的形式传递到容器初始化进程中。最后，调用newInitProcess将所有配置都填充至结构体initProcess中。

// runc/libcontainer/process_linux.go
func (p *initProcess) start() error {
    ...
    // 启动子进程
    err := p.cmd.Start()
    ...

    // 将bootstrapData的数据写入pipe
    if _, err := io.Copy(p.parentPipe, p.bootstrapData); err != nil {
        return newSystemErrorWithCause(err, "copying bootstrap data to pipe")
    }
    ...
    ierr := parseSync(p.parentPipe, func(sync *syncT) error {
        switch sync.Type {
        case procReady:
            ...
            // call prestart hooks
            // 调用prestart hooks
            if !p.config.Config.Namespaces.Contains(configs.NEWNS) {
                ...
                if p.config.Config.Hooks != nil {
                    ...
                    for i, hook := range p.config.Config.Hooks.Prestart {
                        if err := hook.Run(s); err != nil {
                            return newSystemErrorWithCausef(err, "running prestart hook %d", i)
                        }
                    }
                }
            }
            // Sync with child.
            if err := writeSync(p.parentPipe, procRun); err != nil {
                return newSystemErrorWithCause(err, "writing syncT 'run'")
            }
            ...
        case procHooks:
            // Setup cgroup before prestart hook, so that the prestart hook could apply cgroup permissions.
            // 首先设置cgroup
            if err := p.manager.Set(p.config.Config); err != nil {
                return newSystemErrorWithCause(err, "setting cgroup config for procHooks process")
            }
            ...
            if p.config.Config.Hooks != nil {
                ...
                // 执行hooks
                for i, hook := range p.config.Config.Hooks.Prestart {
                    if err := hook.Run(s); err != nil {
                        return newSystemErrorWithCausef(err, "running prestart hook %d", i)
                    }
                }
            }
            // Sync with child.
            if err := writeSync(p.parentPipe, procResume); err != nil {
                return newSystemErrorWithCause(err, "writing syncT 'resume'")
            }
            ...
        }
        ...
    })
    ...
    // 关闭init pipe
    if err := unix.Shutdown(int(p.parentPipe.Fd()), unix.SHUT_WR); err != nil {
        return newSystemErrorWithCause(err, "shutting down init pipe")
    }
    ...
}

initProcess结构的start方法真正完成了容器进程的创建，并通过init管道协助其完成初始化工作。该方法首先调用p.cmd.Start()创建一个独立的进程，执行命令runc init。接着通过init管道将容器配置p.bootstrapData写入管道中。然后再调用parseSync()函数，通过init管道与容器初始化进程进行同步，待其初始化完成之后，执行PreStart Hook等一些回调操作。最后，关闭init管道，容器创建完成。

runC端在创建容器时所做的工作我们已经基本了解了，下面我们来看看runc init，也就是容器初始化进程具体完成了哪些工作。

// runc/libcontainer/factory_linux.go
func (l *LinuxFactory) StartInitialization() (err error) {
    var (
        pipefd, fifofd int
        consoleSocket  *os.File
        envInitPipe    = os.Getenv("_LIBCONTAINER_INITPIPE")
        envFifoFd      = os.Getenv("_LIBCONTAINER_FIFOFD")
        envConsole     = os.Getenv("_LIBCONTAINER_CONSOLE")
    )

    // Get the INITPIPE.
    pipefd, err = strconv.Atoi(envInitPipe)
    if err != nil {
        return fmt.Errorf("unable to convert _LIBCONTAINER_INITPIPE=%s to int: %s", envInitPipe, err)
    }

    var (
        pipe = os.NewFile(uintptr(pipefd), "pipe")
        // 判断是`runc create`还是`runc exec`
        it   = initType(os.Getenv("_LIBCONTAINER_INITTYPE"))
    )
    defer pipe.Close()

    // Only init processes have FIFOFD.
    // 只有init进程有FIFOFD
    fifofd = -1
    if it == initStandard {
        if fifofd, err = strconv.Atoi(envFifoFd); err != nil {
            return fmt.Errorf("unable to convert _LIBCONTAINER_FIFOFD=%s to int: %s", envFifoFd, err)
        }
    }
    ...
    i, err := newContainerInit(it, pipe, consoleSocket, fifofd)
    if err != nil {
        return err
    }
    // If Init succeeds, syscall.Exec will not return, hence none of the defers will be called.
    return i.Init()
}

作为容器的初始化进程，必须先通过init管道获取配置才能进行下一步的工作。显然，我们首先要做的就是从环境变量中获取与runC进程进行交互的管道的信息，包括init管道。对于runc create还有管道exec.fifo，即上方代码中的fifofd。紧接着，调用函数newContainerInit，创建用于初始化的接口对象initer，该函数的代码如下：

// runc/libcontainer/init_linux.go
func newContainerInit(t initType, pipe *os.File, consoleSocket *os.File, fifoFd int) (initer, error) {
    var config *initConfig
    // 从管道中读取config
    if err := json.NewDecoder(pipe).Decode(&config); err != nil {
        return nil, err
    }
    ...
    switch t {
    case initSetns:
        return &linuxSetnsInit{
            pipe:          pipe,
            consoleSocket: consoleSocket,
            config:        config,
        }, nil
    case initStandard:
        return &linuxStandardInit{
            pipe:          pipe,
            consoleSocket: consoleSocket,
            parentPid:     unix.Getppid(),
            config:        config,
            fifoFd:        fifoFd,
        }, nil
    }
    return nil, fmt.Errorf("unknown init type %q", t)
}

该函数的作用非常明显，从init管道中读取容器配置，解析至initConfig中。对于runc create，创建linuxStandardInit结构，将各种配置信息写入其中。最后，调用该结构的Init方法真正对容器进行初始化。

// runc/libcontainer/standard_init_linux.go
func (l *linuxStandardInit) Init() error {
    ...
    // 配置network, 配置路由等等
    ...
    // 准备rootfs
    if err := prepareRootfs(l.pipe, l.config); err != nil {
        return err
    }
    // 配置console, hostname, apparmor, process label, sysctl等等
    ...
    // 告诉父进程我们已经准备好Exec了
    if err := syncParentReady(l.pipe); err != nil {
        return err
    }
    // 配置seccomp
    ...
    // 设置正确的capability，用户以及工作目录
    if err := finalizeNamespace(l.config); err != nil {
        return err
    }
    ...
    // 确定用户指定的容器进程在容器文件系统中的路径
    name, err := exec.LookPath(l.config.Args[0])
    if err != nil {
        return err
    }
    // 关闭管道，告诉runC进程，我们已经完成了初始化工作
    l.pipe.Close()
    // 在exec用户进程之前等待exec.fifo管道在另一端被打开
    // 我们通过/proc/self/fd/$fd打开它
    fd, err := unix.Open(fmt.Sprintf("/proc/self/fd/%d", l.fifoFd), unix.O_WRONLY|unix.O_CLOEXEC, 0)
    ...
    // 向exec.fifo管道写数据，阻塞，直到用户调用`runc start`，读取管道中的数据
    if _, err := unix.Write(fd, []byte("0")); err != nil {
        return newSystemErrorWithCause(err, "write 0 exec fifo")
    }
    ...
    // 调用exec命令，执行用户进程
    if err := syscall.Exec(name, l.config.Args[0:], os.Environ()); err != nil {
        return newSystemErrorWithCause(err, "exec user process")
    }
    return nil
}

Init方法真正完成了对容器的初始化工作，它会对容器的网络，路由，hostname等一系列属性进行配置。这些工作一般都是直接通过系统调用设置完成的，因此我们就不再细述了。接下来我们将重点描述容器初始化进程和其父进程，也就是runC进程的同步过程。

我们都知道，每个容器都有自己的根文件系统，到目前为止我们依然还是宿主机文件系统的视角，那么文件系统根目录的切换是在哪里进行的呢？答案是显然的，prepareRootfs。

// runc/libcontainer/rootfs_linux.go
func prepareRootfs(pipe io.ReadWriter, iConfig *initConfig) (err error) {
    ...
    // 配置mounts, dev
    ...
    // 通知父进程运行pre-start hooks
    if err := syncParentHooks(pipe); err != nil {
        return err
    }
    ...
    if config.NoPivotRoot {
        err = msMoveRoot(config.Rootfs)
    } else if config.Namespaces.Contains(configs.NEWNS) {
        err = pivotRoot(config.Rootfs)
    } else {
        err = chroot(config.Rootfs)
    }
    ...
    return nil

prepareRootfs先对容器的Mounts和Dev等信息进行配置，之后再调用syncParentHooks，通过init管道向runC进程发送procHooks信号。runC进程接收到procHooks信号之后，执行容器的PreStart Hook回调函数，再通过init管道给容器初始化进程发送信号procResume，通知其继续执行。可见容器的PreStart Hook是在根目录尚未切换之前执行完成的。最终，调用chroot函数，切换根目录。至此，容器的文件系统切换完毕。

在文件系统准备完成之后，Init方法还会对Console, hostname等属性进行配置。当一切就绪之后，调用syncParentReady通过init管道通知runC进程，获取响应之后，关闭init管道，同步结束，准备开始执行用户指定的容器进程。

不过在找到了用户指定的容器程序在容器文件系统的执行路径之后，初始化进程又打开了我们之前多次提到的exec.fifo这个管道，并且往里面写入了一个字节，之后才执行Exec系统调用，切换到用户程序。既然exec.fifo是一个管道，那么我们在这一端写入之后，就必须有消费者在另外一端进行读取，否则写进程就会一直处于阻塞状态。

事实上，此处对exec.fifo管道的写阻塞正是runc create和runc start执行流的分界点。容器的创建工作，在容器初始化进程往exec.fifo管道进行写操作的那一刻，就全部结束了。

2.2 容器启动

相对于容器的创建，容器的启动就非常简单了

    // runc/start.go
    container, err := getContainer(context)
    ...
    status, err := container.Status()
    ...
    switch status {
    case libcontainer.Created:
        return container.Exec()
    case libcontainer.Stopped:
        return errors.New("cannot start a container that has stopped")
    case libcontainer.Running:
        return errors.New("cannot start an already running container")
    default:
        return fmt.Errorf("cannot start a container in the %s state\n", status)
    }

当我们执行runc start命令时，我们首先会获取相应容器的状态。显然，只有状态为Created的容器才是合法的，此时需要调用容器的Exec方法。

func (c *linuxContainer) exec() error {
    // 获取exec.fifo的路径
    path := filepath.Join(c.root, execFifoFilename)

    fifoOpen := make(chan struct{})
    select {
    // 等待fifoOpen发来信号，或者子进程变为僵尸进程
    case <-awaitProcessExit(c.initProcess.pid(), fifoOpen):
        return errors.New("container process is already dead")
    case result := <-awaitFifoOpen(path):
        close(fifoOpen)
        if result.err != nil {
            return result.err
        }
        f := result.file
        defer f.Close()
        if err := readFromExecFifo(f); err != nil {
            return err
        }
        return os.Remove(path)
    }
}

Exec方法仅仅只是对exec的简单封装。而exec方法的工作很简单，找到exec.fifo管道的路径，打开它，并调用readFromExecFifo从管道中将容器初始化进程从另一端写入的字节读出。一旦管道中的数据被读出，容器内的初始化进程将不再被阻塞，紧接着将完成Exec系统调用，容器初始化进程将被切换为用户指定的程序。到此为止，一个容器真正启动成功。

可是这一路分析下来，似乎并没有对容器的namespace进行配置的操作？事实上，子进程runc init的执行流在进入Go语言的运行时之前，会被包/runc/libcontainer/nsenter劫持，先去执行一段C代码。这段C代码同样会从init管道中读取容器的配置，主要是namespace的路径，clone flag等等，并根据这些配置，调用setns系统调用，将容器进程加入到合适的namespace中。之后再进入Go的运行时，完成上文所述的各种初始化操作。

3 总结

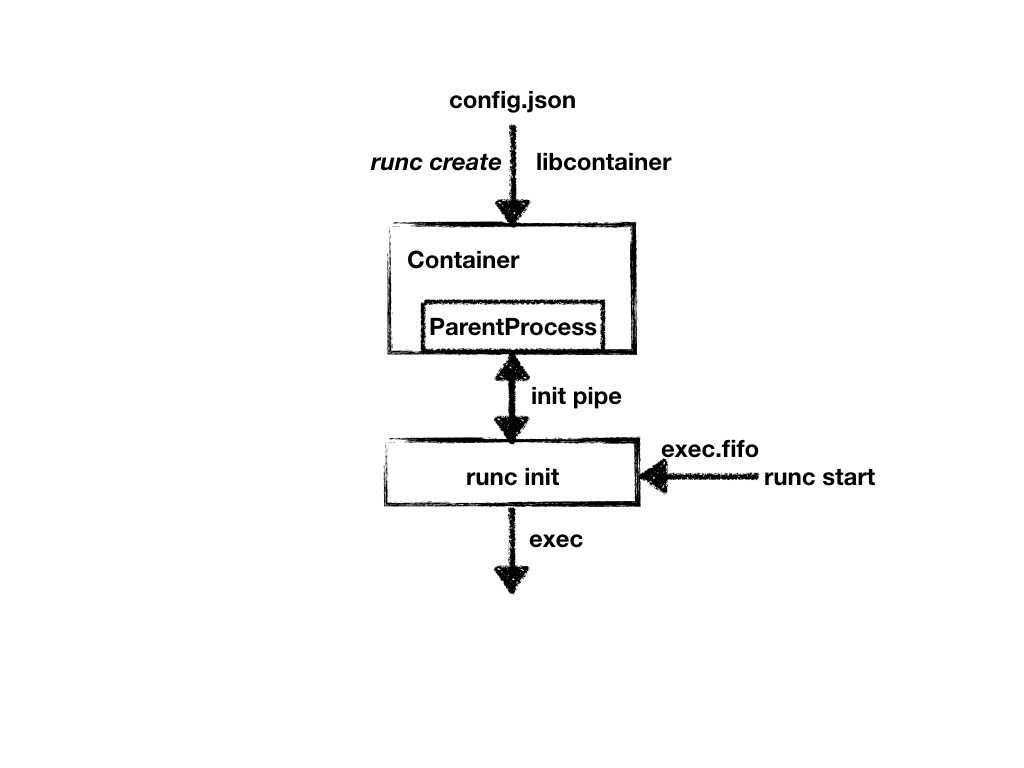

简而言之，runC创建容器的过程如下图所示：

runc create命令加载文件config.json中容器的配置并转化为与libcontainer兼容的模式
libcontainer根据配置创建Container以及ParentProcess对象
Parentproces创建runc init子进程，中间会被/runc/libcontainer/nsenter劫持，使runc init子进程位于容器配置指定的各个namespace内
ParentProcess用init管道将容器配置信息传输给runc init进程，runc init再据此进行容器的初始化操作。初始化完成之后，再向另一个管道exec.fifo进行写操作，进入阻塞状态
执行runc start命令，从管道exec.fifo中读取上一个步骤写入的字节。runc init进程不再阻塞，执行Exec系统调用，切换至用户指定的容器进程，容器真正创建并启动完成

注：

文中源码对应的runC版本为v1.0.0-rc5，commit：4fc53a81fb7c994640722ac585fa9ca548971871
文中引用的代码因文章效果做了部分删减，详细的源码注释参见我的Github

1 简介

1.1 利用runC运行busybox容器

2 源码分析

2.1 容器创建

2.2 容器启动

3 总结

注：

参考文献

搜索栏

搜索中，请稍后 ...

归档栏

标签栏

kubernetes+cilium原生路由（native routing）环境搭建

基于KubeEdge的边缘节点分组管理设计与实现

多云环境下的资源调度：karmada scheduler的框架和实现
